MỔ XẺ ĐÈN NĂNG LƯỢNG MẶT TRỜI YJ-5800T (CÓ SƠ ĐỒ MẠCH)
Bữa nay Phúc - ALAX xin chia sẻ cùng các bạn cấu tạo bên trong của đèn đa năng có tích hợp sạc năng lượng mặt trời YJ-5800T.
Đúng nghĩa một sản phẩm giá rẻ xuất xứ từ Trung Quốc, khi khám phá bên trong chiếc đèn đã cho mình khá nhiều bất ngờ về công nghệ giá rẻ đã tạo ra sản phẩm này như thế nào.
Mọi người xoay nắp ngược chiều kim đồng hồ, chúng ta sẽ tháo được nắp đậy ở phần đáy của đèn, phía dưới nắp là dây kết nối đến tấm pin năng lượng mặt trời, liền kề ở phía dưới là mạch điều khiển sạc và cấp nguồn cho cổng USB, khu vực đặt pin, cổng USB và cổng sạc của đèn.
Điện áp tấm pin năng lượng mình test được khoảng 2.2VDC khi tiếp xúc với ánh sáng mạnh.
Board mạch sử dụng chủ yếu linh kiện dán. ngoại trừ đèn LED báo có nguồn sạc, các tụ điện.
Pin của đèn không có nhãn mác ghi chỉ số điện áp và dung lượng, mình đo bằng đồng hồ VOM thì xác định được đây là loại pin 1.5V, tổng cộng là có 3 viên pin được mắc nối tiếp với nhau.
Led không mắc với biến trở hạn dòng (mục đích tăng độ sáng của LED lên tối đa), do đó nhà sản xuất trang bị thêm đế tản nhiệt cho LED. Theo mình nhận xét đây là loại LED chất lượng kém, không giống như bóng LED SMD LUXEON của Phillips bán phổ biến trên thị trường hiện nay.

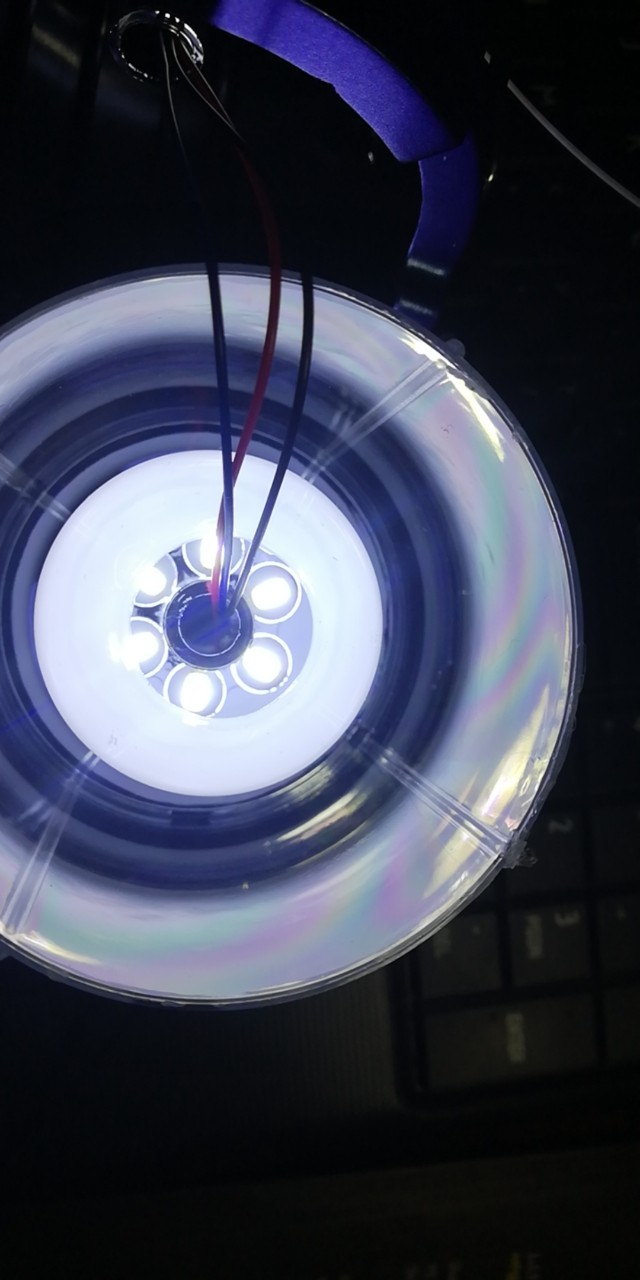

Phần khung phía dưới bao gồm chóa nhựa đục làm giảm độ chói và 6 bóng led bốn trí thành vòng tròn.
LED đều có điểm chung là cho ánh sáng màu trắng xanh chứ không trắng hoàn toàn, độ hoàn màu rất thấp, cá nhân mình cảm nhận ánh sáng khá khó chịu, nhìn lâu rất dễ mỏi mắt.
Sau đây là sơ đồ mạch điện đã được mình vẽ lại.
Trong sơ đồ trên chúng ta có một số kết luận như sau:
1. Sử dụng cổng USB cùng lúc khi đang cắm nguồn sạc AC sẽ gây nguy hiểm cho bạn và cho mọi thiết bị cắm vào cổng USB.
2. Không có mạch báo sạc đầy pin, không có mạch bảo vệ khi pin xả gần hết dung lượng lưu trữ, pin không có nhãn mác dẫn đến khả năng chai pin, hư hỏng rất lớn, độ bền không cao.
3. Cổng USB có điện áp không ổn định ( không có mạch tăng và ổn áp 5VDC) dòng sạc thấp, cá nhân mình khuyên các bạn chỉ nên dùng để cấp nguồn cho các thiết bị như quạt USB, trong trường hợp bí quá thì mới dùng để xạc điện thoại (khả năng ảnh hưởng không tốt đến pin và linh kiện điện thoại của bạn).... dung lượng pin cũng quá thấp, theo nhận định của mình là dưới 300mAh và tụt dốc nhanh khi điện áp pin giảm dần, trong khi đó hầu hết smartphone hiện nay có dung lượng pin > 2000mAh.
4. Tấm pin năng lượng mặt trời sạc khả năng sạc rất yếu, chưa kể khi bạn sạc ngoài nắng trong thời gian dài sẽ làm giòn lớp nhựa bên ngoài, cộng thêm đó là các viên pin trong đèn bị hấp nóng sẽ rất nhanh hư, nhìn chung chức năng này chủ yếu là tăng độ "ngầu" của sản phẩm và thu hút người tiêu dùng, xét về mặt thực tiễn mình chưa thấy nó đem lại hiệu quả.
5. Loại ánh sáng này các bạn không nên nhìn lâu, không nên sử dụng để đọc sách hoặc làm các công việc có độ chính xác cao, vẽ tranh.... nguyên nhân chính là do chất lượng ánh sáng về khả năng hoàn màu khá kém và cường độ sáng chưa đáp ứng tốt, bên cạnh đó góc chiếu sáng theo phương dọc của đèn cũng không được rộng cho lắm, cá nhân mình nghĩ mục đích chủ yếu mua đèn về để sơ cua cho những ngày cúp điện, hoặc đi phượt ở xa, du lịch, sử dụng trong vườn rẫy vào mùa cà phê cũng tương đối ổn....
