ALAX HƯỚNG DẪN TỰ THIẾT KẾ - LẮP ĐẶT ĐIỆN MẶT TRỜI HÒA LƯỚI CHO NGÔI NHÀ YÊU DẤU CỦA BẠN (PHẦN II)

ALAX HƯỚNG DẪN TỰ THIẾT KẾ - LẮP ĐẶT ĐIỆN MẶT TRỜI HÒA LƯỚI CHO NGÔI NHÀ YÊU DẤU CỦA BẠN (PHẦN II)

   August 30, 2018       Elios

---

"BỨC XẠ MẶT TRỜI CHIẾU XUỐNG BỀ MẶT TRÁI ĐẤT TRONG VÒNG 1 GIỜ ĐỦ ĐỂ CUNG CẤP CHO THẾ GIỚI SỬ DỤNG ĐIỆN TRONG VÒNG 1 NĂM"

Như trong phần I mình đã hướng dẫn sơ bộ cho anh em về các loại mái và cách tính sơ bộ công suất hệ thống năng lượng mặt trời cũng như chi phí đầu tư dự kiến. Tiếp đến phần II đến mình xin chia sẻ cho anh em một chút về lượng bức xạ năng lượng mặt trời trên lãnh thổ Việt Nam và cách tính sản lượng điện phát ra cho hệ thống điện mặt trời mà anh em dự kiến lắp đặt.

Bức xạ mặt trời thay đổi theo từng thời gian trong ngày, và đỉnh điểm vào khoảng thời gian buổi trưa (11-1h), mọi người hiểu nôm na nó là cường độ ánh sáng chiếu lên bề mặt trái đất.

Để dễ so sánh lượng bức xạ giữa các vùng miền khác nhau, Người ta sử dụng thuật ngữ "GIỜ NẮNG ĐỈNH". Vậy "GIỜ NẮNG ĐỈNH" là gì ?

Đây là đơn vị tính trung bình cho một ngày trong năm. người ta sẽ quy đổi toàn bộ lượng bức xạ thu được về mức bức xạ chuẩn 1000W/m2 .Tại Việt Nam con số này giao động từ 3.2 - 5.6 h / Ngày.

"Tại sao họ lại quy về bức xạ 1000W/m2 mà không phải là con số khác ? ". Có rất nhiều câu trả lời, một trong số đó là do hiện tại, tất cả tấm pin năng lượng mặt trời khi test thử nghiệm xuất xưởng đều sử dụng mức bức xạ 1000W/m2 làm bức xạ chuẩn và mối liên hệ này giúp cho mọi người tính toán được tương đối lượng công suất hệ thống điện mặt trời phát ra trong vòng 1 năm.

Để ý một chút mọi người sẽ nhận thấy khu vưc từ Đà Nẵng trở vào có lượng bức xạ tốt hơn so với khu vực phía Nam, Trên kinh nghiệm mình đi làm khu Vực Bình Thuận, Ninh Thuận ( mấy khu này nóng chảy mỡ )... có sản lượng điện rất tốt, Nếu nhà bạn nằm ở khu vực phía Bắc thì sản lượng điện thu được từ hệ thống điện mặt trời sẽ thấp hơn.

Điều này có một điểm khá thú vị, theo thông tin của mình, ở khu vực Miền Bắc khá chuộng sử dụng tấm pin Mono, trong khi miền Nam và Miền Trung pin Poly chiếm đa số thị phần. Có một nguyên nhân dẫn đến điều này là tấm pin Poly có khả năng hoạt động nhỉnh hơn một chút ở những khu vực nắng nóng và nhiệt độ trung bình hàng năm cao.

Ngoài ra lượng bức xạ còn thay đổi theo hàng tháng do thời tiết mưa bão.... Ở miền nam các tháng đầu năm sẽ có lượng bức xạ cao nhất, đỉnh điểm vào tháng 3 và giảm dần vào mùa mưa (T6-T8). Miền Bắc lại có lượng bức xạ cao vào các tháng mùa hè và giảm dần vào cuối năm.

Các dữ liệu hình ảnh về bức xạ mình lấy nguồn từ "Global Solar Atlas". Và trang chủ http://globalsolaratlas.info/ có nhiều điều rất thú vị cho bạn, cực kỳ hữu ích trong quá trình thiết kế hệ thống điện mặt trời hòa lưới.

1. Tính toán lượng bức xạ năng lượng mặt trời tại quốc gia, khu vực cụ thể trên thế giới ( Bức xạ trong năm, giờ nắng đỉnh, File Excel dữ liệu chi tiết ).

2. Cho biết "GÓC NGHIÊNG TỐI ƯU" và "HƯỚNG" của giàn pin năng lượng mặt trời để đón được lượng bức xạ tối đa.

3. Tính toán sơ bộ sản lượng điện hệ thống tạo ra trong vòng 1 năm.

Cách sử dụng như sau anh em truy cập vào địa chỉ http://globalsolaratlas.info/

Anh em nhấn giữ con lăn để di chuyển bản đồ, lắn con lăn để phóng to hoặc thu nhỏ, chọn đến vị trí của nhà mình, Nhấp trái chuột để chọn vị trí.

Ví dụ ở đây mình chọn khu vực TP.HCM, kéo xuống dưới mọi người sẽ thấy các thông tin về bức xạ, trong đó :

GTI : là lượng bức xạ trung bình trong năm

OPTA : 13/180 . Góc nghiêng tối ưu là 13 độ so với mặt phẳng nằm ngang, giàn pin đặt xoay về hướng Nam ( 180 độ , nếu bạn sử dụng la bàn trên Smartphone sẽ thấy 180 độ tương ứng là hướng Nam)

TEMP: Nhiệt độ trung bình là 27 độ.

Tiếp đến là tính toán sản lượng điện phát ra hàng tháng, anh em chuyển qua thẻ "PV POWER CACULATOR" . ở đây mình nhập hệ thống giả sử là 3kW, hướng về phía Nam, Nghiêng 13 độ (góc tối ưu.Mọi người nhấn vào "CACULATE PV POWER OUTPUT " để tính toán sản lượng

Sản lượng điện trong 1 năm ở đây là khoảng 3934 KWh/ năm ( hay gọi thông thường là số điện )

bạn nhấn vào " Generate Report " để tải xuống báo cáo dạng PDF.

Anh em có thể tham khảo thêm phần mềm PVSOL ONLINE của hãng VALENTIN giúp xuất dữ liệu bức xạ, sản lượng điện trong từng tháng tuy nhiên bạn cần có kiến thức về tấm pin và inverter khi sử dụng trang web này : http://pvsol-online.valentin-software.com/#/

Ok phần II sẽ tạm dừng ở đây, trong số thứ III mình sẽ hướng dẫn anh em về thông số kỹ thuật tấm pin và inverter (thiết bị biến đổi điện DC-AC), hai thứ cốt lõi của mọi hệ thống năng lượng mặt trời.

ALAX - TỰ ĐỘNG HÓA NÔNG NGHIỆP VÀ ĐỜI SỐNG.

Read More

ALAX HƯỚNG DẪN TỰ THIẾT KẾ - LẮP ĐẶT ĐIỆN MẶT TRỜI HÒA LƯỚI CHO NGÔI NHÀ YÊU DẤU CỦA BẠN (PHẦN I)

ALAX HƯỚNG DẪN TỰ THIẾT KẾ - LẮP ĐẶT ĐIỆN MẶT TRỜI HÒA LƯỚI CHO NGÔI NHÀ YÊU DẤU CỦA BẠN (PHẦN I)

   August 28, 2018       Elios

---

Chi phí để thi công một hệ thống điện mặt trời thông qua các công ty tư vấn và lắp đặt khá lớn so với việc chúng ta tự mua thiết bị và lắp đặt, với một chút chia sẻ của mình dưới đây hy vọng anh em sẽ hoàn toàn có thể biến hệ thống điện mặt trời cho ngôi nhà của mình thành hiện thực bằng một mức giá tối ưu hơn.

XÁC ĐỊNH LOẠI MÁI VÀ KHẢ NĂNG LẮP ĐẶT HỆ THỐNG ĐIỆN MẶT TRỜI CHO NGÔI NHÀ CỦA BẠN

"PIN NĂNG LƯỢNG MẶT TRỜI LUÔN LẮP ĐẶT TRÊN MÁI NHÀ HOẶC CÁC KHU VỰC ĐÓN NẮNG TỐT " Ok mình hoàn toàn đồng ý với quan điểm này, chắc chắn không ai lắp pin trong nhà bếp, phòng tắm hay phòng ngủ cả. Đơn giản bạn cần ánh sáng mặt trời và hơn nữa là khu vực có cường độ sáng tối đa, đặc biệt " KHÔNG CÓ BÓNG CỦA VẬT THỂ KHÁC CHE LÊN KHU VỰC LẮP ĐẶT GIÀN PIN "

   Mọi người lưu ý giúp mình Tại Việt Nam, theo kinh nghiệm cho thấy Hướng Nam đón nắng tốt nhất, sau đó là hướng Tây Nam tiếp đến là hướng Đông Nam. Riêng về góc nghiêng của giàn pin so với mặt phẳng mình sẽ có bài chia sẻ "thầm kín" trong các số sau.

Xin trích dẫn bài viết của TS. Võ Thành Tân như sau " Tại TP.HCM, MT chiếu thẳng góc ngay đỉnh đầu chỉ 2 ngày là 17/4 và 25/8. Từ 17/4 đến 25/8, ở TPHCM, MT luôn ở bán cầu bắc và từ 25/8 đến 17/4 năm sau, MT lại luôn ở bán cầu nam". Bạn có thể kết luận được như sau , Mặt trời ở bán cầu Nam 2/3 thời gian của một năm do đó hướng Nam sẽ luôn đón nắng rất tốt.

Một số nơi họ làm Tracking để giúp giàn pin thay đổi góc và hướng nghiêng luôn tối ưu nhất, tuy nhiên giá thành cao và chi phí bảo trì bảo dưỡng, năng lượng cung cấp cho giàn cơ khí chuyển động cũng không giúp tracking thật sự có ưu thế. Trước giờ mình đã gặp nhiều giàn tracking và sau khoảng 2-3 năm hệ thống tracking hầu như không hoạt động nữa.

Hiện nay có những loại mái phổ biến như sau : mái bê tông, mái tôn, mái ngói.

Tại sau mình cần phân biệt các loại mái ra như vậy, câu trả lời đơn giản mỗi loại mái sẽ có phương án lắp đặt, cố định tấm pin khác nhau.

Mái bê tông tại Việt Nam chủ yếu sử dụng phương pháp làm GIÀN KHUNG SẮT TRÁNG KẼM, với giàn khung loại này bạn có thể tạo độ nghiêng cho giàn pin tùy theo phương án thiết kế, sắt hộp và xà gồ sắt là vật liệu khá phổ biến và mức độ bền của chúng cũng tương đối cao.

Tuy vậy nhược điểm của phương pháp này là theo thời gian những vị trí bắt ốc, chân đế và phần kết nối chân đế với sàn bê tông sẽ bị rỉ sét nhanh theo thời gian nếu không có phương pháp bảo vệ tốt, bên cạnh đó giàn khung sắt thi công cũng sẽ mất khá nhiều thời gian so với phương pháp sử dụng rail nhôm chuyên dụng ( dành cho lắp đặt trên mái tôn, mái ngói có độ nghiêng thích hợp ).

Mình từng đi thi công nhiều công trình điện mặt trời cho các hộ dân, doang nghiệp và tình trạng rỉ sét là điều thường xuyên được chứng kiến ở các công trình đã có tuổi thọ từ 2-3 năm.

Rail nhôm chuyên dụng được sử dụng cho phương án lắp đặt tấm pin năng lượng mặt trời áp mái ( độ nghiêng bằng độ nghiêng của mái )đây là một trong những phương án thi công nhanh, phải nói là rất nhanh so với giàn khung sắt.

Nhươc điểm của phương pháp này nằm ở độ nghiêng của giàn pin của bạn bị phụ thuộc vào mái, bên cạnh đó là cả hướng đón nắng của giàn pin cũng bị phụ thuộc vào hướng của mái, trong một số thiết kế có thể phương án lắp đặt này sẽ không cho được hiệu suất đón nắng tốt nhất.

Ngoài điểm mạnh về độ đơn giản, hiệu quả trong thi công, giàn khung rail nhôm luôn đem lại độ thẩm mỹ cao cho công trình.

Mái ngói cũng tương tự như rail nhôm, điểm khác biệt là bass giữ giàn pin của mái ngói sẽ khác rail nhôm. Mình sẽ làm rõ điểm này trong những bài tiếp theo.

Ngoài những phương pháp mình trình bày ở trên cũng có một số ngoại lệ. Chẳng hạn khi nhà bạn là mái ngói, mái tôn nhưng muốn làm giàn khung sắt. Hoặc nhà bạn một nửa mái tole một nửa mái bê tông bận nên sử dụng giàn khung sắt lý do là GIÀN KHUNG SẮT CÓ KHẢ NĂNG THÍCH ỨNG MỌI LOẠI MÁI chỉ có một điều bạn cực kỳ phải chú ý khi thi công đó là "CHỐNG THẤM KỸ CHO MÁI NHÀ", chẳng một ai mong sẽ có những giọt nước rỉ ra từ trên trần nhà của mình vào những ngày mưa gió....

Sau khi đã xác định được lại mái, tiếp theo mọi người hãy xác định cho mình diện tích mái của ngôi nhà bạn, LẤY DIỆN TÍCH MÁI CHIA CHO 7 bạn sẽ có được số KW pin năng lượng mặt trời có thể lắp đặt được, đây là con số tương đối. để có con số thực tế chúng ta sẽ tiếp tuc như sau.

CHỌN SƠ BỘ INVERTER VÀ TẤM PIN ĐỂ XÁC ĐỊNH VÀ ĐIỀU CHỈNH SUẤT ĐẦU TƯ VÀO HỆ THỐNG ĐIỆN MẶT TRỜI.

Giá trị của hệ thống điện mặt trời nằm từ 60-80% là tấm pin và inverter (thiết bị biến đổi điện xoay chiều). Do đó bạn cần xác định mình có và sẽ sử dụng bao nhiêu tiền để đầu tư vào hệ thống. Phương pháp tính toán số tiền cần đầu tư đon giàn như sau.

Bạn lấy số KW pin năng lượng mặt trời tính sơ bộ ở trên gọi lên các công ty tư vấn về điện mặt trời, họ sẽ tư vấn cho bạn số lượng tấm pin và công suất tấm pin, công suất inverter phù hợp và cho bạn cả giá của hai sản phẩm này, cộng tổng lại bạn có giá trị của inverter và tấm pin, về chi phí lắp đặt lắp đặt mọi người cho thêm 10-20% số tiền trên nữa là sẽ ra được tổng vốn cần đầu tư,

Đây là cách tối ưu nhất do anh em tương tác trực tiếp với nhà cung cấp nên sẽ có được giá thực tế cập nhập mới nhất của họ, cũng như kiểm tra liệu họ có sẵn hàng cho bạn hay không.

Cách thứ hai cần sự cần cù một chút, bạn hãy tra khảo tấm pin và inverter trên mạng một số trang sẽ cho giá, bạn chọn số lượng tấm pin sao cho tổng công suất bằng hoặc nhỏ hơn một chút so với công suất tính toán phía trên, công tổng hai giá lại và tăng thêm 10-20% mọi người sẽ có tổng số tiền cần phải đầu tư.

Cách thứ ba là bạn lên Fanpage ALAX của mình và inbox số KW để được mình hướng dẫn thêm về chọn loại tấm pin cùng inverter: https://www.facebook.com/ALAXVN/

Sau cùng so sánh với số tiền bạn sẽ đầu tư và điều chỉnh lại số KW lắp đặt cho phù hợp để lắp đặt hệ thống năng lượng mặt trời, tránh sinh ra tình trạng nợ lay lắt sau khi lắp pin.

Good Job, như vậy là bạn đã hoàn thành xong phần đầu tiên của quá trình chuẩn bị lắp đặt hệ thống năng lượng mặt trời Made By chính bạn, hãy đón xem các phần sau sẽ được cập nhập trên Fanpage https://www.facebook.com/ALAXVN/

ALAX - TỰ ĐỘNG HÓA NÔNG NGHIỆP VÀ ĐỜI SỐNG

Read More

KINH NGHIỆM KHI DÙNG MODULE WIFI ESP8266 - 01S (KÈM THƯ VIỆN FRITZING)

KINH NGHIỆM KHI DÙNG MODULE WIFI ESP8266 - 01S (KÈM THƯ VIỆN FRITZING)

   August 22, 2018       Elios

---

Các dự án IOT luôn cần module wifi hỗ trợ kết nối đến Router và đưa lên mạng Internet, phổ biến hiện nay là dòng ESP8266 với rất nhiều dòng từ không NodeMCU cho đến có Node MCU. Module ESP8266 - 01S là một trong những dòng Module Wifi giá rẻ đáng sử dụng nhất hiện nay, điều đáng nói là thật "vật vã" để tìm tài liệu chuẩn và các hướng dẫn thực tế áp dụng cho Module này cả bằng tiếng anh và tiếng việt, sau nhiều tuần tìm hiểu qua nhiều nguồn tài liệu và thực hiện test thực tế mình xin tổng hợp lại cho mọi người những kinh nghiệm của mình cho mọi người cần lưu ý khi sử dụng module này.

1. ESP8226  - 01S hoạt động ổn định hơn so với người tiền nhiệm ESP8226 - 01 ( cứ như Iphone 6 và 6S vậy ). ESP8266-01S có màu đen và giá giao động trong khoảng 50k tùy nơi bán.

2. ESP8266 có nguồn nuôi là 3.3V  và dòng hoạt động khá cao, diều này dẫn đến các bạn cần có thêm mạch nguồn riêng cho Module, có thể sử dụng mạch chuyển áp từ 5V-3.3V và lấy nguồn từ Arduino. Lưu ý : Nguồn 3.3V trên Arduino không đủ dòng để nuôi Module, nên Module sẽ bị treo hoặc không hoạt động.

3.Mỗi Module khi mua về đã có Firmware được nạp sẵn, các bạn tránh nạp, nâng cấp Firmware khi chưa hiểu rõ về bản nâng cấp của mình, vì khả năng lớn bạn sẽ phải nạp lại Firmware cũ rất mất thời gian. Hiện nay dòng Module này thường được trang bị Firmware của "ai-thinker"

4. Hướng dẫn Test tập lệnh AT module ESP8266 sử dụng Arduino Mega2560 ( các dòng Arduino khác các bạn làm tương tự )

Các bạn đấu nối Module ESP, Arduino và IC nguồn cho Module ESP như sau

Các bạn mở phần mềm Arduino lên, tạo chương trình mới (mặc định là chương trình rỗng) cắm Arduino vào máy tính và nạp lên Board, mục đích là chỉ sử dụng Arduino để làm cầu nối giữa ESP và máy tính. Lưu ý khi nạp các bạn cần rút hai chân TX,RX của board ESP cắm lên Arduino ra, nếu không Arduino sẽ báo lỗi nạp chương trình.

Sau đó mọi người mở Serial Mornitor của Arduino lên, để Baud rated là 115200 ( cũng là Baud mặc định của ESP) hoặc 9600 ( hiếm gặp )

Bạn đánh lệnh "AT"

ESP sẽ phản hồi lại "OK"

sử dụng tiếp lệnh "AT-CWLAP" ESP sẽ tìm kiếm các wifi có thể truy cập vào được và gửi về Serial Mornitor.

Các lệnh khác mọi người tham khảo thêm tại địa chỉ này : http://arduino.vn/bai-viet/1219-tap-lenh-voi-esp8266

5. Khi test ESP các bạn sẽ kết nối TX-ESP vào TX - Arduino, tương tự là RX-ESP vào RX-Arduino, tuy nhiên khi sử dụng để truyền nhân dữ liệu qua IOT thì thứ tự kết nối sẽ đảo ngược lại (TX-RX)

Hy vọng sau bài viết các bạn sẽ đỡ vất vả hơn khi tiếp cận với Module này. Mọi người có thể tham khảo thêm về phần mềm Blynk, hỗ trợ cả hai nền tảng IOS và Android giúp giao tiếp với các thiết bị IOT một cách dễ dàng và trực quan hỗ trợ Arduino, Raspberry Pi....

https://www.blynk.cc/

Thư viện của ESP8266-01S cho Fritzing : https://github.com/RafaGS/Fritzing/blob/master/ESP8266%20ESP-01%20Upgraded%20WiFi%20Module.fzpz

Read More

FRITZING - PHẦN MỀM VẼ MẠCH ARDUINO TUYỆT VỜI

FRITZING - PHẦN MỀM VẼ MẠCH ARDUINO TUYỆT VỜI

   August 21, 2018       Elios

---

Dear anh em, hiện nay Arduino đang ngày càng được phổ biến và sử dụng rộng rãi cho tất cả mọi người do tính đơn giản, phổ biến rộng rải, hiện nay hầu hết module anh em có thể mua trên web, hỗ trợ thư viện code sẵn....

Mình xin giới thiệu đến mọi người Fritzing phần mềm vẽ mạch nguyên lý rất trực quan và hỗ trợ hầu hết các module của các trang cung cấp board như Adafruit, Sparkfun, Intel, Picaxe.... cũng như các loại board Arduino, Fritzing còn cho phép tạo PCB in trực tiếp file thiết kế ra PDF để các bạn thi công mạch một cách dễ dàng.

HomePage: http://fritzing.org/home/

Mọi người vào mục Dowwnload tích chọn "No Donation" và nhấn Download sau đó chọn phiên bản hệ điều hành tương ứng để tải phần mềm xuống máy tính. Dung lượng tổng của phần mềm vào khoảng 180MB.

Sau khi mở phần mềm bạn sẽ có các thẻ sau để vẽ  mạch thiết kế và thi công



Khu vực thẻ Breadboard cho bạn vẽ schematic với các module, IC, Transistor..... đã có sẵn hình ảnh rất trực quan, nhấp và kéo linh kiện bạn cần sử dụng từ thư viện ở phía tay phải ra giữa màn hình để sử dụng, các đường nối dây mọi người dùng chuột chọn điểm đầu điểm cuối, sau đó nhấn giữ đường dây để tạo các điểm gấp khúc.



Khu vực thẻ Schemactic mô tả bản vẽ nguyên lý cho mạch điện bên phía Breadboard


PCB giúp mọi người tạo mạch in để thi công, các nhân mình đánh giá đây là phần mềm khi chạy Autorouter đối với các mạch phức tạp sẽ khó có đường mạch đẹp, nên mọi người sử dụng cho những dự án đơn giản sẽ là tốt nhất.

Phần mềm được hỗ trợ thư viện với đuôi là ".fzpz" hầu như các module mới mình đều tìm được trên các cộng đồng như Github, Adafruit, Spakfun...

Các thức Add thư viện thêm vào các bạn tham khảo tại đây : https://learn.adafruit.com/using-the-adafruit-library-with-fritzing/import-the-library-into-fritzing

Video giới thiệu phần mềm : https://www.youtube.com/watch?v=Hxhd4HKrWpg&t=67s

Mọi chi tiết các bạn có thể để trong comment mình sẽ giải đáp thắc mắc cho mọi người.

Read More

DIY-MẠCH ĐIỆN CHO ĐÈN CỦA DỰ ÁN "LITER OF LIGHT"

DIY-MẠCH ĐIỆN CHO ĐÈN CỦA DỰ ÁN "LITER OF LIGHT"

   August 17, 2018       Elios

---

Mình có tham khảo rất nhiều video của Liter of Light trên Youtube, điều đáng tiếc đó là sơ đồ nguyên lý không được nhắc đến trong các video ấy. Hôm nay mình gửi đến các bạn mạch nguyên lý của đèn "Liter of Light"mà mình dựng lại dựa trên một video của dự án.

Nguyên lý hoạt động của mạch như sau, vào ban ngày tấm pin năng lượng mặt trời được chiếu sáng và sinh ra điện áp, điện áp sẽ được đưa vào mạch IC ổn áp, và sạc cho pin/acquy. Tran Q1 được phân cực giúp kéo điện áp cực G(Q2) xuống mass, do đó đèn hở mạch và không phát sáng.

Khi mặt trời lặn, Tran Q1 hết phân cực, Pin/Accquy cấp áp cho Q2 phân cực tùy vào cách bạn cấu hình công tắc gạt (SW1) mà đèn sẽ sáng mạnh hay sáng yếu.

Trong video mình đính kèm bên dưới họ có hướng dẫn chi tiết về các loại linh kiện tiếc một điều là không có mạch in, mình cũng khá thắc mắc về điều này, đây là dự án mở nhưng hầu như sơ đồ nguyên lý và mạch in không được lưu hành trên website, có thể Liter Of Light chỉ cung cấp ý tưởng, còn mỗi nơi, mỗi người sẽ có phương án và cách riêng để thực hiện mạch điện.......

Một lưu ý thêm "Liter of light" là dự án mở, mọi người có những đóng góp hay muốn tham gia vào việc mở rông dự án, sáng tạo các ý tưởng mới...... có thể truy cập vào http://www.literoflightusa.org/volunteer/ để biết thêm chi tiết.

Link video :https://www.youtube.com/watch?v=P5tbs7V6Otg

Read More

"MỘT LÍT ÁNH SÁNG" CHAI NƯỚC CHIẾU SÁNG GIÚP NGƯỜI DÂN NGHÈO CỦA HƠN 15 QUỐC GIA

"MỘT LÍT ÁNH SÁNG" CHAI NƯỚC CHIẾU SÁNG GIÚP NGƯỜI DÂN NGHÈO CỦA HƠN 15 QUỐC GIA

   August 15, 2018       Elios

---

Liter of light là một dự án đem ánh sáng đến cho những người dân nghèo của hơn 15 quốc gia, giúp họ có được nguồn ánh sáng cho các căn hộ tạm bợ, điều kiện sống còn khó khăn vào ban ngày và sau này là nâng cấp lên đèn chiếu sáng vào ban đêm cũng như chiếu sáng đèn đường..... Mình xin trích trong tài liệu mình tìm được thông tin về dự án này. File tài liệu mình xin đính kèm ở cuối bài viết để các bạn tham khảo thêm chi tiết...

Theo Cơ Quan Năng Lượng Quốc Tế (AIE), hơn 20% dân số thế giới, có nghĩa là 1,4 tỷ người
hiện đang sống không có điện, và 40% vẫn tùy thuộc vào những lò thô sơ và độc hại để nấu
nướng. Và 80% của nhóm dân số này sống ở Châu Phi. Như vậy, chỉ một người Châu Phi trên
4 mới có được điện, và chỉ có 8% dân số vùng nông thôn mới có được điện. ¾ dân số vùng
thôn quê các quốc gia trên đà phát triển ở Châu Á thường sống không có điện.

Một kỹ sư người Brazil ở thành phố Uberaba Alfredo Moser đã có sáng kiến sử dụng một chai với trọng lượng 2 lít với dung dịch nước và một chút chlorine hay nước javen. Anh bảo vệ nút chai với một băng phim nhựa. Anh Alfredo đã khoan một lỗ trên mái nhà bằng tôn của anh để đặt chai nước và từ đó xưởng của anh không còn tối nữa mà ngược lại tràn đầy ánh sáng.

Ánh nắng mặt trời sẽ được nước trong chai phản chiếu và tỏa ra trong khắp phòng làm việc.
Nước javel hay chất chlorine khiến cho ánh nắng trắng và chiếu sáng hơn. Sáng kiến này chỉ
có một giới hạn : không hoạt động được ban đêm vì không có ánh nắng mặt trời.

Từ thành phố Uberaba, phát minh này đã lan rộng đến các thành phố khác của Brazil và nhất là
ở những khu nghèo khổ hay khu ổ chuột.

Từ Brazil, phát minh của anh Alfredo Moser đã được các sinh viên của Viện Kỹ Thuật Công
Nghệ Massachusetts (Institut de Technologie du Massachusetts (MIT)) nghiên cứu. Viện này đã
đánh giá rất cao và đề nghị sự phát triển của kỹ thuật chiếu sáng mới và đột phá này.

Từ Châu Mỹ, chai nước bóng đèn này đã xuất hiện ở Châu Phi, trong các khu phố nghèo của
Kenya. Đa số dân cư các khu ổ chuột của Korogocho (gần thành phố Nairobi) đều không có
điện và thu nhập của những người có việc làm chỉ đến $ 1 - $ 2 hàng ngày, vừa đủ để nuôi ăn
cho gia đình họ.

Một trong số những người rất hiếm trong khu ổ chuột của Korogocho có cơ hội học đến đại học
đã thấy được sáng kiến của anh Moser trên Internet và đã cố gắng sản xuất bóng đèn đặc biệt
này. Anh Matayo Magalasia đã lớn lên trong một căn nhà tối tăm ở Korogocho. Gia đình anh
quá nghèo và không có điều kiện mua xăng hay dầu hôi để thắp sáng. Anh kể lại những thời kỳ
đầu của anh "Tôi bắt đầu suy nghĩ làm sao tôi có thể có được một chai 2 lít ? Đúng vậy, tôi có
thể tìm được chai này ở bãi rác Dandora phía bên kia khu ổ chuột. Rồi làm sao tôi có được nước.

Vâng, tôi có nước. Còn nước Javel thì sao ? Tôi có thể mua một ít. Tôi có thể có được
chất silicone không ? Vâng, tôi cũng có thể mua một ít." Anh Magalasia sau đó đã tham gia
vào một nhóm thanh niên " Hy Vọng của Koch - Koch Hope " với một mục đích, quảng bá công
thức làm chai bóng đèn cho mọi người chung quanh anh. Nhóm thanh niên Koch Hope đã dám
đối diện với thách thức này và vào năm 2011 đã thành công trong việc gắn bóng đèn sử dụng
năng lượng mặt trời cho hơn 100 căn nhà của khu ổ chuột Korogocho.




Dự án được triển khai tại vùng San Pedro, một khu ổ chuột thuộc Manila, thủ đô Phi-luật-tân.
Các căn nhà được xây thật sát với nhau đến nổi dân cư chỉ sống trong tăm tối cả ngày lẫn đêm.
Có 5 quốc gia trên thế giới mà tiền điện đắt nhất: Đan Mạch, Đức, Ý, Áo và … Philippin !
Theo thống kê của Ủy Ban Quốc Gia về Điện, 3 triệu gia đình ở vùng ngoại ô Manila phải sống
không có điện.

Bà Monico Albao, 46 tuổi, đã gắn 5 chai như thế trên mái nhà của căn nhà bé nhỏ bà chung
sống với chồng cùng đứa con gái 22 tuổi và đứa cháu ngoại 2 tháng tuổi. "Tôi đã tiết kiệm
được 50% hóa đơn tiền điện. Nhờ vậy chúng tôi có thể có thêm tiền cho thức ăn và quần áo
cho cháu ngoại của chúng tôi......."

Link Download tài liệu tiếng việt nói về Litter of light và cách thực hiện : Liter of Light _ VN 1.0

Link trang chủ của dự án : http://www.literoflightusa.org/home/

Facebook: https://www.facebook.com/LiterofLightUSA/

Dự án đã thực hiện tại Việt Nam : GVST2017: ÁNH SÁNG HẠNH PHÚC - LIGHT OF HAPPINESS

Bài viết nói về Liter of light : Sáng Kiến Cộng Đồng Liter Of Light

Read More

"NỘI SOI" ĐÈN EVER BRITE - ĐÈN CHIẾU SÁNG SỬ DỤNG NĂNG LƯỢNG MẶT TRỜI

"NỘI SOI" ĐÈN EVER BRITE - ĐÈN CHIẾU SÁNG SỬ DỤNG NĂNG LƯỢNG MẶT TRỜI

   August 13, 2018       Elios

---

Chiếc đèn này khá hữu dụng cho mọi người khi cần chiếu sáng ở các khu vực xa nguồn điện nhà như sân vườn, cổng ra vào, dùng để trông coi chống trộm trong mùa cà phê các bạn sẽ đỡ vất vả khi phải kéo dây điện đi từ nhà ra đến vườn.... điều hữu ích thứ nhì đó là chiếc đèn giúp bạn tiết kiệm tiền điện khi sử dụng năng lượng mặt trời lưu trữ và sử dụng vào buổi tối.

Sau bài viết review về sản phẩm hôm trước với tiêu đề "DEEP REVIEW ĐÈN NĂNG LƯỢNG MẶT TRỜI EVER BRITE" Hôm nay mình sẽ tiếp tục "nội soi" bên trong chiếc đèn xem chiếc đèn này cấu tạo như thế nào, liệu nó có dính phốt "công nghệ giá rẻ" của Trung Quốc nữa hay không.

Điều làm mình khá bất ngờ là chiếc đèn này đã sử dụng viên pin Li-ion với dung lượng 800mAh tốt hơn so với đèn YJ-8500T

Mạch điện được thiết kế dựa trên chip chuyên biệt dành cho loại đèn này với mã hiệu SW03B-V1 do hãng AS thuộc lãnh thổ của sếp " Tình Cận Bập " sản xuất, loại này chỉ có duy nhất một hãng này sản xuất, cũng như Datasheet hoàn toàn chỉ viết bằng tiếng Trung Quốc. Mình sẽ cho file Datasheet để các bạn tham khảo bên dưới, bên trong Datasheet có sẵn cả sơ đồ mạch của đèn, bạn nào thích vọc có thể down về tham khảo thêm nhé.

Đèn sử dụng cảm biến hồng ngoại (PIR), loại này mình chưa tìm thấy thông tin trên Google, khả năng có thể loại là chuyên dụng cho IC này.

Phía trước mặt đèn là lens của cảm biến kèm theo đế đỡ, lens được làm bằng nhựa và có nhiều vòng vân ở bên trong, len có chức năng hội tụ chùm tia sáng sáng thu được về phía mắt của cảm biến, bao gồm cả tia hồng ngoại của người và các sinh vật sống như chó mèo... chú ý cảm biến chỉ nhận biết ánh sáng tia hồng ngoại phát ra do nhiệt độ cơ thể con người cũng như thú nuôi và trong tầm khoảng cách nhất định (theo như hôm trước mình test là khoảng 1.2m)

Công tắc 3 chấu để bật tắt nguồn từ vên pin cấp nguồn cho mạch điều khiển và các bóng LED

Khu vực dây từ tấm pin năng lượng mặt trời đi đến mạch điều khiển trung tâm.

Nhìn chung với chiếc đèn này mọi người có thể nâng cấp pin để giúp đèn có khả năng lưu trữ điện nhiều hơn vào ban ngày để chiếu sáng lâu hơn vào ban đêm hoặc sử dụng để dự trữ vào mùa mưa khi mà lượng bức xạ mặt trời yếu.

Các bạn có thể mua viên pin 2600mAh - Cell 18650 mà mình chia sẻ ở bài nâng cấp đèn YJ-5800T. loại pin này có cùng điện áp với viên pin trong đèn, các bạn có thể mắc song song với viên pin cũ, giúp đèn đạt dung lượng lên đến 3400mAh tương đương với một chiếc smartphone pin rất trâu rồi, hoặc nếu đèn đã cũ thì có thể thay thế viên pin mới. với dung lượng như trên hoàn toàn cố thể giúp đèn chiếu sáng xuyên đêm mà không lo hết pin.....

Mọi người cũng lưu ý là đèn không có roon chống nước do đó không đặt đèn tại các vị  trí bị nước mưa xối thẳng vào đèn gây chạm chập dẫn đến hư hỏng mạch điều khiển, pin...

Link Datasheet IC: https://drive.google.com/file/d/19rC1GZ8NolnQ-gP7StPFTm2dJElMflpe/view?usp=sharing

ALAX - Tự động hóa nông nghiệp và đời sống.

Read More

"DEEP REVIEW" ĐÈN NĂNG LƯỢNG MẶT TRỜI EVER BRITE

"DEEP REVIEW" ĐÈN NĂNG LƯỢNG MẶT TRỜI EVER BRITE

   August 11, 2018       Elios

---

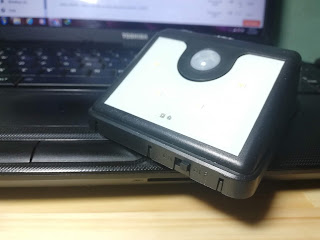

Hôm nay mình xin Review tiếp cho mọi người một sản phẩm đèn năng lượng mặt trời mang tên Ever Brite (mình thấy trông giống hàng fake chứ không phải chính hãng Ever Brite), sản phẩm này đã có rất nhiều bài Review cũng như các video trên mạng.

Tính năng đặc biệt của sản phẩm này là hoàn toàn không cần nguồn điện ngoài cung cấp, sử dụng 100% điện mặt trời nạp vào viên pin tích hợp trong đèn, tự động bật sáng vào ban đêm và tăng cường độ sáng khi có người lại gần hoặc đi ngang qua đèn thông qua cảm biến hồng ngoại được tích hợp sẵn

Sản phẩm này được bán với giá 80k trên Shopee, Đa số các shop trên Shopee sẽ Free ship cho các bạn khi tổng giá trị đơn hàng mua tại shop trên 100K.

Hoàn thiện của sản phẩm khá tốt,  các góc cạnh được bo cong mềm mại, sản phẩn đẹp,vỏ cứng cáp,không một chút ọp ẹp, sản phẩm khá nhẹ, chất liệu nhựa nhám cũng khiến mình khá hài lòng với tầm giá tiền bỏ ra để mua chiếc đèn này.

Phía trên mặt tấm pin năng lượng mặt trời được dán một lớp băng keo trong, khi sử dụng đèn mọi người tháo bỏ lớp băng keo đi để giúp đèn có thể hấp thụ năng lượng mặt trời tốt nhất, theo kinh nghiệm cá nhân các bạn đặt tấm này hướng về phía Nam (hoặc Đông Nam, Tây Nam) sẽ đón được nhiều nắng nhất trong năm giúp đèn sạc nhanh đầy hơn vào ban ngày, Lưu ý nên đặt đèn vào vị trí có nắng chiếu trực tiếp vào đèn ít nhất là trong khoảng từ 11h trưa - 1h chiều, nếu chỉ đặt trong bóng râm thì khả năng pin sẽ không được sạc do tấm pin năng lượng hấp thụ ít photon từ mặt trời.

Mình đếm được tổng cộng 10 cell năng lượng mặt trời bố trí trên bề mặt. Chúng ta  hy vọng thiết bị sẽ hoạt động hiệu quả hơn so với đèn YJ-5800T.

Mặt sau của đèn có hai vị trí để các bạn có thể bắt cố định. Kèm theo sản phẩm là một miếng băng keo 3M + một con vít và tắc kê nhựa để cố định đèn trên mặt tường.

Các bạn bắt vít lên vị trí lỗ gá trước, sau đó dùng thêm một con vít nữa siết cố định lỗ trên đầu của đèn.

Miếng băng keo rất mỏng, mình nghĩ tốt nhất các bạn nên dùng tắc kê nhựa và vít để cố định đèn sẽ tốt hơn.

Phía dưới là công tắc bật tắt nguồn

Đèn bao gồm 4 bóng LED mắc nối tiếp với nhau và phía trên là cảm biến hồng ngoại, với thiết kế như vậy chắc chắn các bạn nên treo cao đèn cao hơn đầu người để cảm biến hồng ngoại hoạt động tốt.

OK, mình sẽ  đi sâu vào hoạt động của đèn năng lượng mặt trời, khi gạt công tắc sang vị trí ON, đèn sẽ được cấp nguồn, để đèn sáng, mọi người cần che phần tấm pin năng lượng mặt trời lại, hoặc đưa đèn vào trong tối lúc này đèn sẽ sáng lên ở cấp độ 1( độ sáng thấp ).

Khi có vật thể phát ra tia hồng ngoại như cơ thể con người ở trong vùng cảm biến nhận biết được thì đèn sẽ tự động tăng cường độ sáng lên mức 2 (sáng mạnh) và duy trì cường độ ánh sáng này trong vòng khoảng 35s.

Mình đặt đèn cao khoảng 1.6m đèn sẽ nhận diện được người cách đèn khoảng 1.2m, đèn mất khoảng 1-2s để nhận diện và thay đổi độ sáng, mình khá hài lòng về cách cảm biến hoạt động,  tuy nhiên nếu lắp bên ngoài nhà thì khi có chó mèo đi ngang qua đèn cũng sẽ bật sáng,

Về thời gian sử dụng và hiệu năng sạc, hiệu quả sử dụng, nhất là trong những ngày mùa mưa mình sẽ có một bài đánh giá riêng , bên cạnh đó là phẫu thuật xem bên trong sản phẩm liệu có thuộc dạng "công nghệ giá rẻ" như đèn UJ-5800T hay không.

 Phần mình lăn tăn nhất vẫn là dung lượng pin, chất lượng nguồn sáng và khả năng chống bụi bẩn, đặc biệt là khả năng sống sót trước nắng sương mưa gió phong ba bão táp, liệu sản phẩm này có thật sự đáp ứng tốt hay không.

Tựu chung mình cảm nhận khá hài lòng về sản phẩm mình mua được, sản phẩm đánh giá tốt về thiết kế, giá cả và chức năng hấp dẫn.

Anh em cô chú có thể dùng đèn này để chống trộm vào mùa màng cà phê, chiếu sáng các khu vực xa nguồn điện, khu vực sân vườn nhà để xe, ban công nhà, cổng nhà.... tận dụng nguồn năng lượng mặt trời hoàn toàn miễn phí từ một sản phẩm nhỏ gọn và đẹp mắt.

Phúc - ALAX

Read More
